PCIe M.2 技术文档

1. 硬件物理层与接口规范

1.1 M.2 物理规格

M.2（原称 Next Generation Form Factor, NGFF）是一种紧凑型扩展接口标准，用于替代 mSATA 和 mini-PCIe。其命名方式为 WWLL，其中：

• WW = 宽度（固定为 22 mm）
• LL = 长度（单位：mm）

常见尺寸：

注：2280 是目前桌面与笔记本最广泛采用的规格。

1.2 防呆键位（Keying）

M.2 插槽通过缺口位置（Key ID）定义支持的协议和电气接口：

⚠️ 关键区分：

• M.2 是物理接口标准（定义尺寸、引脚、供电）
• NVMe 是逻辑协议（运行在 PCIe 之上的存储协议）
• 一块 M.2 SSD 可能使用 SATA 协议（走 AHCI）或 NVMe 协议（走 PCIe），二者不可混用。

1.3 电气特性

• 供电电压：+3.3V（主电源），部分支持 +1.8V 辅助电源
• 最大功耗：通常 ≤ 8W（高性能 SSD 可达 10W+，需主板供电支持）
• 信号完整性：
  • PCIe 通道需严格阻抗控制（差分 85–100 Ω）
  • 高速信号（>8 GT/s）对 PCB 走线长度、过孔、参考平面敏感
• 热设计：
  • 高性能 NVMe（如 PCIe 4.0 ×4）在持续写入时温度可达 70–85°C
  • 主板常配备 M.2 散热马甲（Heatsink），部分支持热节流（Thermal Throttling）

1.4 与传统接口对比

M.2尺寸命名

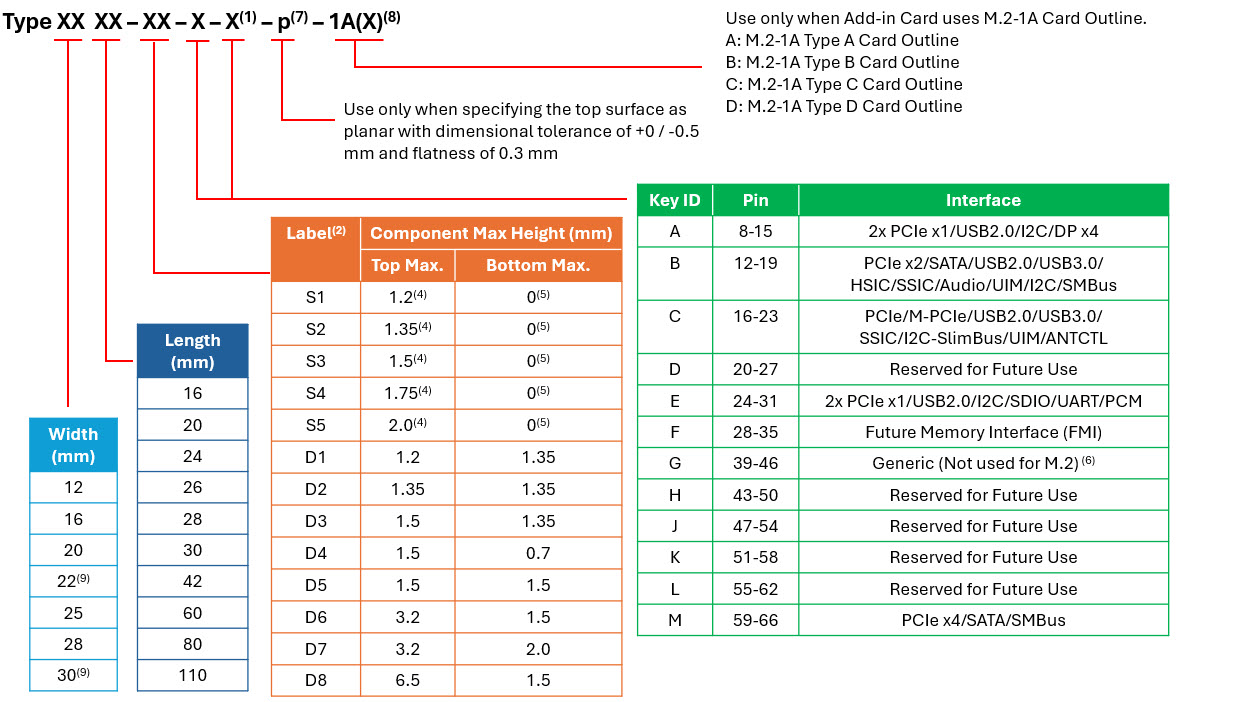

下表列出了PCI Express M.2规范5.1版中有关M.2命名方式的详细信息

NOTES:

1. 仅在双插槽规格时使用。
2. 高度尺寸中包含标签。
3. 该尺寸为11.5毫米，但在类型命名中写作11（例如，BGA类型1113）。
4. 对于BGA SSD，最大高度以锡球压缩后的高度为准，无论BGA直接安装在平台上还是安装在模块板上都适用。
5. 采用连接器设计时，允许有绝缘标签。
6. Key G仅供客户使用，带有该钥位的产品不属于M.2标准，使用风险由客户自行承担。
7. 仅在需指定顶部表面为平面的情况下使用。
8. 仅当扩展卡的单针脚电流需求超过0.5安（正常功率额定值）和/或卡片外形更改为M.2-1A类型时使用。
9. M.2-1A仅支持22毫米和30毫米宽度。

2. 协议栈与传输标准

2.1 M.2 支持的协议

M.2 本身不规定协议，仅提供物理连接。通过 Key 位选择协议：

• SATA 模式：使用 AHCI 驱动，性能受限于 SATA III（~600 MB/s）
• PCIe 模式：支持 NVMe（主流）或其他 PCIe Endpoint（如网卡、GPU）

✅ 当前 >95% 高性能 M.2 SSD 采用 PCIe + NVMe 组合。

2.2 PCIe 版本与带宽

📌 实际吞吐受 NAND 速度、主控、队列深度限制，通常低于理论值。

2.3 NVMe 协议架构

NVMe 专为 PCIe SSD 设计，核心优势在于 高并行性 与 低延迟。

核心机制：

• Submission Queue (SQ)：主机向设备提交 I/O 命令
• Completion Queue (CQ)：设备返回完成状态
• 多队列（Multi-Queue）：
  • 每个 CPU 核可绑定独立 I/O 队列（减少锁竞争）
  • 队列深度可达 64K 条目（AHCI 仅 32）
• 命令类型：
  • Admin Commands：创建/删除队列、固件更新、SMART
  • I/O Commands：Read/Write/Flush/Dataset Management

与 AHCI 对比优势：

2.4 其他 M.2 应用

• Wi-Fi 6/6E/7 模块：使用 PCIe + USB 协议（Key E，非本节重点）
• WWAN（4G/5G）：Key B
• 蓝牙、SSD 缓存模块：均通过 M.2 实现小型化

3. 典型应用场景与产品生态

3.1 主流产品

• 消费级：Samsung 980 Pro（PCIe 4.0）、WD Black SN850X、Crucial T700（PCIe 5.0）
• 企业级：Intel P5510、Micron 9400、Kioxia CM7
• 嵌入式：Solidigm D5-P5336（30.72TB，22110）

3.2 部署差异

3.3 高级用例

• RAID 0/1：通过主板 BIOS 或 Linux mdadm 软件 RAID
• 缓存加速：Intel RST、Linux bcache / dm-cache
• 持久内存（PMEM）：部分 Optane M.2 设备支持，通过 ndctl 管理
• M.2 扩展卡：PCIe x4 转 1/2/4× M.2，用于无原生 M.2 插槽的台式机

4. Linux 内核支持与驱动架构

4.1 驱动模型

Linux NVMe 驱动位于：

drivers/nvme/
├── host/          # 主机端驱动
│   ├── pci.c      # PCIe 探测与初始化（核心）
│   ├── core.c     # 通用 NVMe 逻辑
│   └── ...
├── target/        # NVMe-oF（网络存储）
└── ...

关键内核配置选项（/boot/config-*）：

CONFIG_NVME_CORE=y     # NVMe 核心框架
CONFIG_NVME_PCI=y      # PCIe NVMe 设备支持
CONFIG_NVME_FABRICS=y  # NVMe over Fabrics（如 TCP/RDMA）

✅ 版本要求：

• 基础支持：Linux Kernel ≥ 3.3（实验性）
• 完整生产支持：≥ 4.4（多队列、blk-mq 集成）
• PCIe 5.0：≥ 6.0+（需硬件配合）

4.2 设备探测流程

1. PCIe Enumeration：BIOS/UEFI 或内核扫描 PCIe 总线
2. 驱动匹配：nvme_pci_driver 通过 Vendor/Device ID 绑定
3. 初始化：
   • 读取 CAP（Controller Capabilities）寄存器
   • 分配 SQ/CQ
   • 创建块设备 nvme0n1
4. 块设备注册：通过 nvme_ns_setup_streams() 等注册到 /dev/

4.3 块设备接口

• 命名规则：
  • Controller: /dev/nvme0（管理接口）
  • Namespace: /dev/nvme0n1（主存储空间）
  • Partitions: /dev/nvme0n1p1, /dev/nvme0n1p2…

4.4 blk-mq 与多队列

• Linux 使用 blk-mq（Block Multi-Queue） 框架将 NVMe 队列映射到 CPU
• 每个硬件队列 ↔ 一个软件提交队列（struct blk_mq_hw_ctx）
• 启用方式：默认开启（nvme_core.mq_mode=1）

4.5 电源管理与热插拔

• ASPM（Active State Power Management）：
  • 通过 pcie_aspm=force 内核参数启用
  • 可降低链路功耗（L0s/L1 状态）
• D3cold：设备完全断电（需主板支持）
• 热插拔：
  • 需主板 BIOS 启用 PCIe Hotplug
  • Linux 通过 echo 1 > /sys/bus/pci/rescan 触发扫描

4.6 故障排查（dmesg 示例）

# 设备未识别
nvme 0000:01:00.0: Unable to read CAP register
# 超时
nvme nvme0: I/O 12345 timeout
# 电源问题
nvme nvme0: Device not ready; aborting reset
# 固件错误
nvme nvme0: fatal error: DNR bit set

5. Linux 工具链与运维实践

5.1 设备识别

lspci -v | grep -A 10 -i nvme
lsblk                      # 查看块设备
ls -l /dev/disk/by-id/     # 持久化命名（推荐用于 fstab）

持久化 ID 示例：
/dev/disk/by-id/nvme-SAMSUNG_MZVL21T0HCLR-00B00_S699NF0R234567

5.2 性能测试

# 使用 fio 测试随机读写
fio --name=randread --ioengine=libaio --rw=randread --bs=4k \
    --size=1G --numjobs=4 --direct=1 --runtime=60 --group_reporting

# 使用 nvme-cli 查看健康状态
nvme smart-log /dev/nvme0
nvme id-ctrl /dev/nvme0    # 控制器信息
nvme id-ns /dev/nvme0n1    # 命名空间信息

5.3 固件管理

nvme fw-download /dev/nvme0 --fw=file.bin
nvme fw-activate /dev/nvme0 --action=2 --slot=1  # 激活并下次启动生效

5.4 分区与文件系统

fdisk /dev/nvme0n1
mkfs.ext4 /dev/nvme0n1p1
mount /dev/disk/by-id/nvme-... /mnt/ssd

5.5 监控工具

iostat -x 1                 # 实时 I/O 统计
iotop -o                    # 按进程 I/O 排序
smartctl -d nvme -a /dev/nvme0  # SMART 信息（需 smartmontools ≥ 7.0）

5.6 内核调优

• 队列深度（默认通常足够）：

  echo 1024 > /sys/block/nvme0n1/queue/nr_requests


• I/O 调度器（NVMe 推荐 mq-deadline 或 none）：

  echo mq-deadline > /sys/block/nvme0n1/queue/scheduler


• 中断亲和性（多核优化）：

  # 查看 IRQ
  cat /proc/interrupts | grep nvme
  # 绑定到 CPU 0-3
  echo 0f > /proc/irq/123/smp_affinity


附录：PCIe 带宽对比表

注：NVMe 协议开销、NAND 速度、主控效率导致实际吞吐低于理论值。
